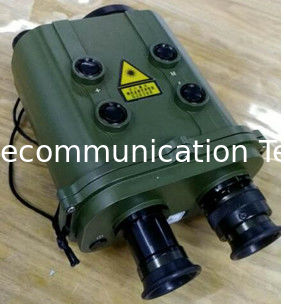

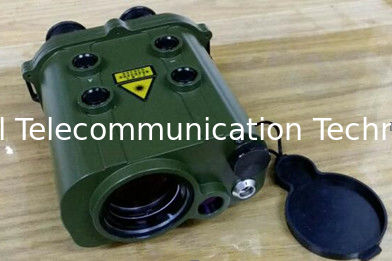

10km LRF Zorlu Lazer Ranger Bulmacı, GT-LRF10R

1. Özet

Elde tutulan lazer menzil ölçüm cihazı, modern elektronik, optik ve lazer teknolojisini entegre ederek mesafeyi doğru bir şekilde ölçen yeni nesil sağlam teleskop tipi menzil ölçüm cihazıdır.Küçük boyutlu., hafif ağırlık, uzun menzilli, basit çalışma, daha az menzilli hata, iyi mühürleme performansı ve Yüksek güvenilirlik.Posta ve telekomünikasyon kablosu ve güç kablosu montajı, petrol alanı, maden, demiryolu ve otoyol inşaat anket ve diğer alanlarda ve standart RS232 seri arayüzü ve mekanik bağlantı arayüzü kurmak, Bu kolayca sinyal iletim fark edebilirsiniz,ve hedef yönelim belirleme gerçekleştirmek için açı ölçüm cihazı ile kullanılabilir.

Özellik:

İşbirliği hedefi olmadan uzaktan ölçüm;

Nd:YAG lazer, dalga uzunluğu 1.064 mikron

Etkili ölçüm menzili 10.000 metreden fazladır.

Ölçüm doğruluğu 1 metre.

Dijital mesafe strobosu isteğe bağlıdır.

Geceleri çapraz ışığın arkasına nişan alınması;

Üç ölçüm modu;

Düz çizgi mesafesini, açıyı, yatay mesafeyi, dikey mesafeyi, yükseklik farkını, iki nokta aralığını vb. ölçebilir.

RS232 veri arayüzü;

Kapalı, su geçirmez, titreşim karşıtı.

Çalışma sıcaklığı: -25°C+60°C;

2Ana teknik parametreler

2.1 Menzil algılama performansı

2.1.1 En az ölçüm menzili: 50 metreden fazla değil

2.1.2 En yüksek menzil: 9999 metre.

2.1.3 Etkili ölçüm aralığı: en az 10000 metre

2.1.4 Aralık doğruluğu: ±1m (30m~1000m), ±2m (1000m~10000m)

2.1.5 Uzaklık çözünürlüğü: 30 metreden fazla değil

2.1.6 Tekrarlama sıklığı: Sürekli çalışma için dakikada 6 kez; acil durumlarda dakikada 10 kez, 1 dakikalık dinlenme.

2.1.7 Uzaklık kapı aralığı: 10 metre-6000 metre sürekli ayarlanabilir ve kesin veriler okyülde dijital olarak görüntülenebilir.

2.1.8 Kesin ölçüm oranı: en az% 98

2.1.9 Üç ölçüm modu.

2.1.10 Düz çizgi mesafesini, açısını, yatay mesafesini, dikey mesafesini, yükseklik farkını, iki nokta aralığını vb. ölçebilmektedir.

2.2 Teleskopun optik performansı

2.2.1 Görsel büyütme: 7 kat

2.2.2 Görme alanı: 7 derece (yatay yönde)

2.2Çıkış öğrencisinin çapı: 6 mm

2.2.4 Çıkış öğrencisi mesafesi: 20 mm

2.2.5 çözünürlük: 8 saniye2.3

2.3.1 Güç

2.3.1.1 Kullanım modeli: 16340, 700 mAh kapasiteli iki hücreli lityum pil, pil tamamen şarj edildikten sonra şarj edilebilir,mesafe ölçümü oda sıcaklığında (25±5°C) en az 500 kereUzaklık ölçüm sürecinde, pil voltajı düşük olduğunda, pil değiştirilmelidir, ancak acil durumlarda hala 20 kez ölçülebilir.

2.3.2 Veri arayüzü: standart RS232 seri arayüzü.

2.3.3 Çevreye uyumluluk

2.3.3.1 Çalışma sıcaklığı: -25~+60°C

2.3.3.2 Maksimum göreceli nem: 95~98%

2.3.3.3 Ev sahibi yapısı mühürlü ve su geçirmez bir tasarım ve titreşim karşıtı bir tasarımı benimser.

2.3.4 Boyut ve ağırlık

2.3.4.1 Boyutlar: 202 × 150 × 90 mm (en büyük nokta)

2.3.4.2 Ağırlık: 1,5 kg'dan az
