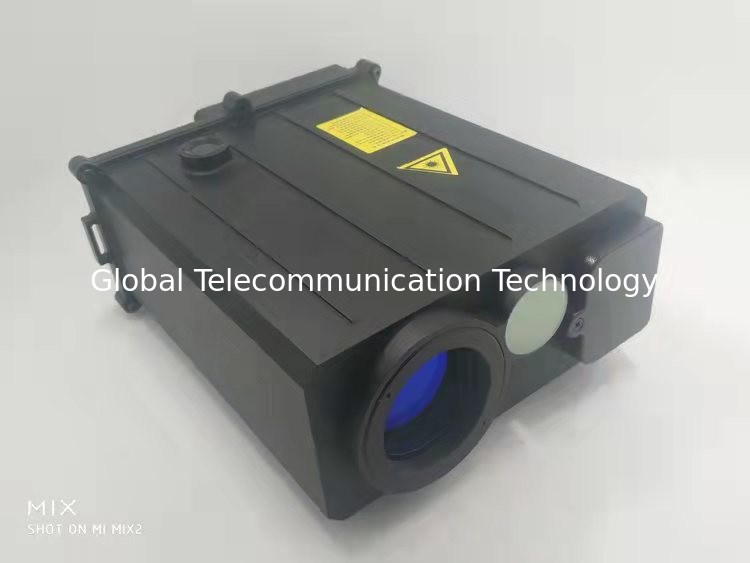

20 km dayanıklı Lazer Ranger Arayıcı, GT-LRF20T

Ürün Genel Görünümü

Elde tutulabilen lazer menzil ölçüm cihazı, modern elektronik, optik ve lazer teknolojisini entegre ederek mesafeyi doğru bir şekilde ölçen yeni nesil sağlam teleskop tipi menzil ölçüm cihazıdır.Küçük boyutlu., hafif ağırlık, uzun menzilli, basit çalışma, daha az menzilli hata, iyi mühürleme performansı ve Yüksek güvenilirlik.Posta ve telekomünikasyon kablosu ve güç kablosu montajı, petrol alanı, maden, demiryolu ve otoyol inşaat anket ve diğer alanlarda ve standart RS232 seri arayüzü ve mekanik bağlantı arayüzü kurmak, Bu kolayca sinyal iletim fark edebilirsiniz,ve hedef yönelim belirleme gerçekleştirmek için açı ölçüm cihazı ile kullanılabilir.

A. SPESIFIKASYONLAR

1 Konum parametresi

• Maksimum menzil: 2000m
• Ölçüm aralığı: 100m ~ 20000m
• Aralık hatası: ± 1m
• Kapı:20 ~ 5120m (10m basamak)
• Doğruluk oranı: %98
• Çalışma sıklığı: 1/6 ~ 1/3 Hz
• Pusula doğruluğu: ± 0,5°
• Açı doğruluğu: ± 0,1°

2. İşlevleri

• Ortalama verileri alın
• Verileri kaydet ((max 1000)
• Verileri ilet ((çıkış: RS232,2400,8N,2)
• Ekranın parlaklığını ayarlayın ve 20 saniye boyunca çalışmadığında ışığı kapatın.
• Çalışma saatlerini say
• En son on verinin indeksi
• Pil ömrünü göster
• Sorgu seri numarası
• Sorgu depolama verileri

3. Optik parametreler

• Alıcı çapı: Φ50.8mm
• Görme alanı: 6.5°
• Büyütme: 10X

4. Lazer parametresi

• Lazer tipi: Nd:YAG
• Dalga boyu: 1.064μm
• Çıkış enerjisi: ≥20 mj
• Yaşam süresi: ≥20000 kere

5. Çalışma sıcaklığı

-10°C~+ 60°C

6. Çevreye Adaptasyon

Toz geçirmez, su geçirmez, şok geçirmez

7. Mekanik parametreler

• 240mm*177mm*97mm
• Ağırlık: 1,7 Kg

⒏ Güç kaynağı

Polimer lityum pil paketi (11.1V,3000 mAh), Normal sıcaklıkta 3000 kat daha fazla çalışma ömrü

B Çalışma prensibi

• Aralık prensibi

Pulslı lazer menzil ölçüm cihazı, menzil ve hedef arasındaki dönüş yolculuğunun t zamanını ölçerek hedefin uzaklığını belirler.

Uzaklık ölçer ile hedef arasındaki mesafeyi t L ve havadaki ışık hızını C olarak ayarlayın, sonra:

L = 1/2 * c * t (c = 3 * 10⁸m/s)

• Birim çalışma prensibi

C. Yapı ve işlev

• Mekanik yapı

Uzaklık ölçerinin mekanik yapısı tek gözlü iki-bir ışık yolu yapısıdır.

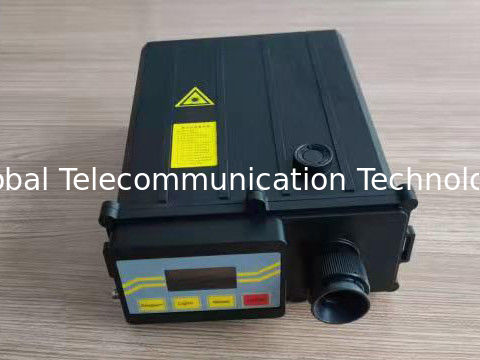

• İşletim denetimleri

• Görev

• Trigger anahtarı lazer yayıyor.
• OLD ekran görüntüleme verileri: Aralık değeri, Azimut açısı, Pitch ve Opteration fonksiyon karakteri.
• Bağlantı fişi: menzil ölçüm cihazı ile çevresel ekipman arasında veri iletir.
• Kapı/+: Normal durumda stroboskop gibi uzun basın, yukarı tuşu Sayısal düzeltme veya menü seçimi.
• Işık /-: Normal olarak açmak için uzun basın/Paneli aydınlatmayı kapatmak ((LED açık/kapalı), Aşağı tuşu: Sayısal düzeltme veya menü seçimi.
• Model anahtarı: Menüye gir.
• Aktarma/Kapatma Gücü, mevcut durumdan çık.
• Gözle hedefe nişan alın.

D. Genel kullanım

• "Power/Reset" düğmesine kısa basın ve ekran şirket LOGO'sunu gösterecektir. 1 saniye sonra normal ekran arayüzü girer.İlk satırın sol tarafı mesafe bilgisini gösterir.; Sağ üst köşede pil seviyesi gösteriliyor.

BT'nin 3'ü 70-100%

BT'nin 2 adet. % 40 ila % 70

BT'nin 1 adet 10-40%

BT'nin 0pcs Aşağıda % 10

Genel kullanım

İkinci satırda azimut, pitch açısı, azimut 360° görüntülenir, kuzey görüntülenir N000.0°, N359.9 ° için en büyük, doğuya yavaş yavaş artan; Pitch açısı görüntüleme aralığı ±45°,"<±XX" olarak görüntülenir.XX°"

Üçüncü satır, ortalama sonuç değerini gösterir. Normal aralık halinde, hedefin yatay ve dikey mesafesini gösterir "HXXX.x m VXX.x m".

Dördüncü satır menü seçeneklerini gösterir, normal aralığı boş, menü seçenekleri menü tuşuna basıldıktan sonra görüntülenir.

• Gözetleme gözlüğü ile hedefe doğrultulur ve gözlem gözlüğü hedefin çapraz çizgisinin ortasında, görüş ayar dairesi ayarlanır.Böylece hedef görüntü en net.
• Çekil düğmesine basın ve alet aralığı başlatır ve aşağıdaki sonuçlardan birini gösterir:

• LCD ekranının ilk satırı hedefin hedeflenmesi gereken mesafeyi gösterir."Nereye?"S-2345.0m gibi ikinci hedefi göstermek için ok düğmesine basın."; İlk hedef mesafe değerini göstermek için tekrar ok düğmesine basın. Eğer çift hedef yoksa, sembol gösterilmeyecektir "".
• "AAAA.Am" herhangi bir hedef tespit edilmediğini veya hedefin menzil dışında olduğunu gösterir.
• ¥0000.0m ¥ Lazer çıkışı yok.
• LCD ekranının ikinci sırası hedefin azimut ve ton açısını gösterir.
• Eğer pencerenin sağ üst köşesindeki sembol

• Her normal aralığın sonunda, yani geçerli aralık değeri ve açı değeri elde edildiğinde, mevcut aralık değeri otomatik olarak ASCII biçiminde seri port üzerinden gönderilir.

E. özel kullanım

Normal menzil fonksiyonuna ek olarak, birim özel bir kullanım olarak yardımcı fonksiyonlara sahiptir, örneğin kapı, ortalama, veri kaydı, veri iletme, açı ölçümü, veri indeksi, veri silme,parlaklık ayarlama. vb.

Kapı ((+), Işık ((-), Mod Üç tuş işlevsel tuşlardır. Normal değişken durumunda aralarında öncelik dağılımı yoktur ve istedikleri zaman değiştirilebilirler.Sadece ?? +?? ya da?? -?? kullanabilirsiniz., fonksiyonu ve sayısal düzeltmeyi seçin.

• Kapı fonksiyonu: ışık yoluna yönelik birden fazla hedef varsa, birim Kapı fonksiyonunu kullanarak seçici bir şekilde aralığı yapabilir. Kapının menzili 20 ~ 5120m'dir.

• Güçlendikten sonra Kapı tuşuna basın, birim gösterge MGR: 0020m ne demek ki menzilin en az sınırı 20m. yukarı/aşağı tuşa basın Kapı değerini düzeltebilir.
• Basın tetikle tuşları sonra kapı değerini düzeltmek, birim kapı değerinin arkasındaki hedef mesafesini almak
• Geçit değerini düzeltirken, yukarı/aşağı tuşa bir kez basın, artı/sakın 20m değeri, yukarı/aşağı tuşa basmayı tutun, artı/sakın 100m değeri her 0.3 saniye.
• Normal bir mesafe ölçümünden sonra strobo tuşuna basarsanız, mevcut mesafe ölçümü değeri artı 10m otomatik olarak mevcut strobo değere ayarlanır.
  • Ortalama fonksiyonu: doğru ölçüme ihtiyacı olduğu için, birim ortalama aralığı yapabilir.
  • Aralık zaman sayısı 101 ~ 110 olduğu için, sürekli ölçüm olacak
• Güçlendikten sonra model tuşuna basın, ekran model menüsünü gösterir. Flaş kelimeler seçilecek işlevdir. Seçmek için yukarı/aşağı tuşa basın.
• Onaylamak için model tuşuna basın, birim ortalama fonksiyonu girer. Ekran göstergesi NUM=001, birim tek aralık durumundadır.
• Ortalama süreleri düzeltmek için yukarı/aşağı tuşuna basın, her seferinde artı/ eksi 1'e kısa basın ve her seferinde artı/ eksi'ye uzun basın.
• Ortalama zamanları ayarlamak bittiğinde, onaylamak için model tuşuna basın, ekran “Average Ready!” göstermeli ve birim ortalama aralığı girebilir.
• Hedefi yaygın olarak kullanıldığı gibi hedefleyin, ardından tetik tuşuna basın, birim otomatik olarak aralığı ve her seferinde sonucu görüntüleyecektir. Aralık bittiğinde ortalama verileri a (((100 olarak görüntüleyecektir:1234.5m, ortalama menzilin 100 katı demek ve ortalama değer 1234.5m.
• Adım 1 ~ 5 sırasında, birim her basıncı sıfırlama tuşuyla son adıma döner.
• Otomatik ortalama aralığında, birim geçersiz verileri üç kez alırken ortalama aralığı bırakır ve “Average Error!” görüntüler. Eğer ortalama aralığında sıfırlama tuşuna basarsanız, birim mevcut durumdan ayrılır,ve etkin zamanları ve ortalama değeri gösterir.
• Birim, ortalama aralık boyunca, aralık tamamlanana kadar verileri göndermez.
• Normal çalışma frekansı 1/3 Hz'dir (20 rpm).
• Hiç bir anahtar değil ama "reset" ortalama aralığında çalışabilir.
• Kaydetme fonksiyonu: Kaydetme fonksiyonu, işyerinde verilerin yeniden kodlanması zor olduğunda veya bilgisayarla verilerin işlenmesi gerektiğinde kullanılabilir.

• Güçlendikten sonra model tuşuna basın, ekran model menüsünü gösterir. Flaş kelimeler seçilecek işlevdir. SAV seçmek için yukarı/aşağı tuşa basın.
• Onaylamak için model tuşuna basın, birim kaydetme fonksiyonuna girer. Ekran ekranı ?? STOP [A] [B]??, ve ?? [A]?? yanıp söner. Bu, depolama alanı A'nın şu anda seçildiği anlamına gelir.Depolama alanı yukarı/aşağı tuşla seçilebilir.STOP, kaydetme fonksiyonunu kullanmayı durdurmak anlamına gelir.
• Depolama alanını onaylamak için model tuşuna basın, ünite görüntüleme alanı A'dır ve 10 etkin verisi vardır.
• Tekrar model tuşuna basın, birim adım 2'ye döner ve depolama alanını seçebilir.
• Mevcut durumdan çıkmak için sıfırlama tuşuna basın.
• Başlatma öntanımlı olarak depolanmamış durumdur, kapatıldıktan sonra her seferinde, depolanmış durum kaydedilmemektedir, dinlenmek gerekir.
• A,B,C,D dört depolama alanı var ve her biri 250 veriyi saklayabilir.
• A depolama alanı dolduğunda veri depolama alanı B'de kaydedilecek ve benzeri.

• Gönderim fonksiyonu: Gönderim fonksiyonu, verileri bir Periferik işlemci ekipmana göndermesi gerektiğinde kullanılabilir.

• Birimi ve Periferik ekipmanları kabloya bağlayın.

• Basın model anahtarı güç üzerine sonra, ekran model menüsünü gösterir. Flaş kelimeler seçilecek işlevdir. basın yukarı/aşağı tuş seçmek için TXD
• Onaylamak için model tuşuna basın, ünite iletim fonksiyonunu girer. Ekran ekranı gösterir.İletişim alanı yukarı/aşağı tuşu ile seçilebilir
• Gönderim alanını onaylamak için model tuşuna basın, ünite görüntülenirken TXD-B Çalışıyor, bu B depolama alanındaki verilerin gönderildiği anlamına gelir.Bu, aktarımın tamamlandığı anlamına geliyor.Seçilen iletim bölgesinde veri yoksa, ünite “(B) - No Data!” olarak görüntülenir ve iletilemez.
• Basın model tuş tekrar, seçilen iletim alanındaki veriler tekrar iletilecek
• Mevcut durumdan çıkmak için sıfırlama tuşuna basın.

Not:Tek aralık durumunda, birim her aralıktan sonra bir değer aktarır. Orta aralık durumunda, ortalama değer ve aralık zamanlarını yalnızca tüm ortalama aralık bittikten sonra bir kez aktarır.

• Veriler indeksi fonksiyonu: Depo verilerini ve enstrümanlarla ilgili bazı verileri görüntüler. Bunlar şunlardır: en son 10 veri alınması ((Ltd), veri alınması ((Sei), ürün seri numarası gösterimi ((s/N),Pil ömrü göstergesi ((Bat) ve menzil numarası göstergesi ((Lif)

• En yakın 10 veriyi göster: açıldıktan sonra en yakın 10 veriyi göster, yukarı bakmak için yukarı/aşağı tuşa bas.
• Veri endeksi: Dört depolama alanındaki aralığın değerini gösterir.
• Ürün seri numarası: ekipman seri numarasını gösterir.
• Aralık süreleri: birim aralığının toplam sayısını kontrol edin.
  • Parlaklık Düzenleme Fonksiyonu:Aydınlatma açıkken OLED ekranının parlaklığını ve bölme panosunun parlaklığını ayarlamak için kullanılır.Araç gösterimi modu menüsü,ADJ'yi seçmek için + veya -
• Onaylamak için "mod" düğmesine basın,sonra parlaklık ayarlama fonksiyonuna girin.Bu noktada menüde "VIEW LED ECP" gösterilir.Bu OLED ekran panelini gösterir.Bölme panelinin parlaklığı ayarlaması"Azimuth modülü kalibrasyonu, OLED ekranı veya bölme panelini ayarlamak için yukarı ve aşağı tuşa basın.
•
• Doğrulama için "mod" düğmesine basın ve mevcut depolanan aydınlatma seviyesi görüntülenir. OLED ekranı ve retikul aydınlatması dört seviyeye ayrılır.Ekranın parlaklığı ne kadar yüksekse.
• Yukarıdaki durumlardan sırayla çıkmak için "Reset" düğmesine basın.
• ECP, tavır sensörünün kendi kendini kalibre etmesi için kullanılır. "ECP" i seçmek için menzil ölçerini yatay olarak yerleştirin ve onaylamak için mod tuşuna basın.Uzaklık ölçerini saat yönünde yavaşça ve tek tek döndürmeye başlayın (birden fazla dönüş). "0%" ile "100%" arasında ekran ekranına bakın ve kendi kendini kalibre etmeyi bitirmek için mod tuşuna basın. Bu işlev için kurulum açı pusula seçin
  • Verilerin silinmesi: Enstrüman depolama alanındaki verileri silmeniz gerekiyorsa silme işlevini kullanabilirsiniz.
• Güçlendikten sonra, "Mode" düğmesine basın ve enstrüman, şu anda seçilen fonksiyon adının yanıp sönen mod menüsünü görüntüleyecek ve "DEL" seçmek için "+" veya "-" düğmesine basın.
• onaylamak için "Mode" tuşuna basın, sonra veri temizleme fonksiyonuna girin. "A" "B" "C" gösterildiğinde, "B" şu anda seçilen alan anlamına gelir,ve üst ve alt tuşları 4 alan seçmek için kullanılabilir A, B, C ve D.
• Onaylamak için "mode" tuşuna basın, seçilen veriler silinecektir. Örneğin, "B-silenmiş!" görüntülenir. , B bölgesindeki verilerin temizlendiğini gösterir.
• Yukarıdaki durumlardan sırayla çıkmak için "Reset" düğmesine basın.

Not:Bilgiler silindikten sonra, geri alınamaz.

F. Ereksiyon

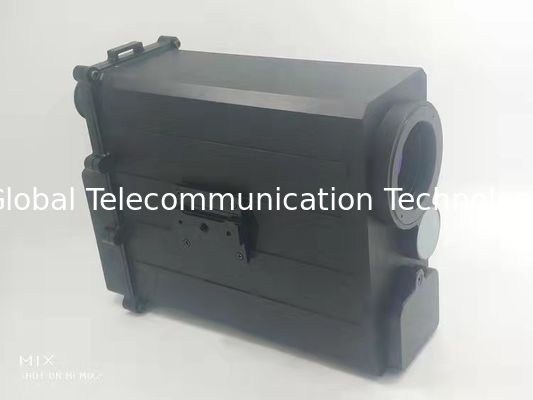

Eğer uzak hedefi istikrarlı ve güvenilir bir şekilde ölçmek gerekiyorsa, ünite butten bitkisinde 1/4 vida ile tripod üzerine monte edilebilir veya butten bitkisinde 1/4 vida ile teodolite üzerine monte edilebilir.köstebek kuyruğu ÇukurBirim dış tetik kablosuyla uzaktan kullanılabilir.

G. Pil

• Bu alet 11.1V, 3000mAh özel 18650 lityum iyonlu pil paketi kullanıyor.
• Enstrüman, pilin voltaj altında olduğunu gösterdiğinde, lütfen özel pili zamanında şarj edin veya değiştirin.
• Yaralanma veya yangın önlemek için, metal nesnelerin pil elektrotlarına dokunmasına izin vermeyin.
• Batarya paketine zarar gelmemesi için, paket açmayın ve bataryayı kuru tutun.
• Bataryayı ateşe koymayın (patlama riski vardır).
• Akü paketini şarj etmek için eşleşen özel şarj cihazını kullanmanız önerilir.
• Pil şarj edilirken, lütfen ortam sıcaklığını 0 °C ile 40 °C arasında tutun ve nispi nem %80'den az olsun.Yanlış kullanım ortamı pil performansına zarar verebilir..

H. Şarj cihazının kullanımı

Şarj adaptörünün çıkış fişini alet soketine yerleştirin ve sonra şarj adaptörünün fişini AC 100 ~ 240V güç kaynağına takın.Şarj adaptörünün kırmızı gösterge ışığı açık, şarjın devam ettiğini gösterir. Kırmızı gösterge tam şarj sonrası söner, yeşil gösterge ışıkları açılır. Şarj sonrası şarj adaptörünü AC güç kaynağından çıkartın.ve sonra enstrüman soketinden çıkış fişini çıkartın.

I. bakım

• Ekipmanın bakımı

• Enstrümanın görünümünü düzenli olarak kontrol edin ve yüzeydeki kir, yağ ve küfü zamanında kaldırın.
• Gözlük, objektif lens veya lazer yayıcı pencereleri temizlerken yumuşak kuru bir bez kullanılmalıdır.
• Bu makine, optik, mekanik ve elektrik bütünleşimi için yüksek hassasiyetli bir enstrüman.Enstrümanı hasarlandırmamak için yüksek bir yerden sıkmak veya düşmek kesinlikle yasaktır..

• Hata işleme

Kullanıcı, bataryayı değiştirmek ve cihazı açmadan kalibrasyon yapmakla sınırlıdır.Yüksek basınç yaralanması veya hata daha da kötüleştirmek için izin almadan alet açmayın.

J. Garanti

Birimi malzeme veya işçilikte bir yıl boyunca eksikliklere karşı garanti veririz. Bu garanti kazara hasar, aşınma ve yırtılma nedeniyle oluşan eksiklikleri kapsamamaktadır.

Bu ürün ömür boyu bakım için kullanılır. Garanti süresinden sonra test ve malzeme masraflarını karşılıyoruz.

K. Paket listesi

Uyarı: 100m'de bir engel olduğunda ünite menzil fonksiyonunu çalıştırmamalıdır!
