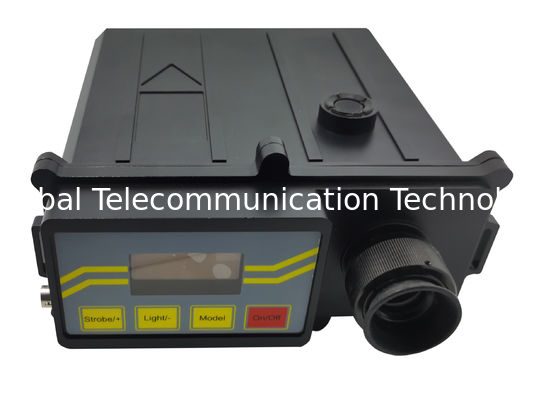

10 km askeri lazer Ranger Finder, GT-LRF10T

Ürüne Genel Bakış

El tipi lazer mesafe ölçer, mesafeyi doğru bir şekilde ölçmek için modern elektronik, optik ve lazer teknolojisini entegre eden yeni nesil askeri teleskop tipi mesafe ölçerdir. Küçük boyuta, hafifliğe, uzun menzile, basit çalışmaya, daha az menzil hatasına, iyi sızdırmazlık performansına ve yüksek güvenilirliğe sahiptir. Askeri gözlem, su yolu, nehir yatağı, posta ve telekomünikasyon kablosu ve güç kablosu dikimi, petrol sahası, maden, demiryolu ve otoyol inşaat araştırması ve diğer alanlarda mesafe ölçümü için uygundur ve standart RS232 seri arayüzü ve mekanik bağlantı arayüzü kurar, Sinyal iletimini kolayca gerçekleştirebilir ve hedef yöneliminin belirlenmesini gerçekleştirmek için açı ölçüm cihazıyla kullanılabilir.

A. ÖZELLİKLER

1 Konum parametresi

• Maksimum menzil: 10000m
• Ölçüm aralığı: 30m ~ 10000m
• Aralık hatası: ±1m
• Kapı: 20 ~ 5120m (adım 10m)
• Doğruluk oranı: %98
• Çalışma frekansı: 1/6 ~ 1/3 Hz
• Pusula Doğruluğu:±0.5°
• Açı hassasiyeti: ±0.1°

⒉ Fonksiyonlar

• Ortalama veri al
• Verileri kaydet (maksimum 1000)
• Veri iletimi (çıkış: RS232,2400,8,N,2)
• Ekran ve nişangah parlaklığını ayarlayın, 20 saniye boyunca hiçbir işlem yapılmadığında ışığı kapatın.
• Çalışma sürelerini sayın
• Endeks son on veri
• Pil ömrünü görüntüle
• Seri numarasını sorgula
• Depolama verilerini sorgula

⒊ Optik parametreler

• Alma çapı:Φ42mm
• Görüş alanı:5°
• Büyütme: 10X

⒋ Lazer parametresi

• Lazer tipi: Nd:YAG
• Dalga boyu: 1.064μm
• Çıkış enerjisi: ≥8 mj
• Yaşam: ≥20000 kez

⒌ Çalışma sıcaklığı

-10℃~+ 60℃

⒍ Çevresel adaptasyon

Toz geçirmez, su geçirmez, darbeye dayanıklı

⒎ Mekanik parametreler

• Boyut: 180mm*210mm*95mm
• Ağırlık:1.5 Kg

⒏ Güç kaynağı

18650 piller (11.1V,3000 mAh),Normal sıcaklıkta çalışma ömrü 3000 kattan fazladır

B Çalışma prensibi

• Menzil ilkesi

Darbeli lazer mesafe ölçer, darbenin mesafe ölçer ile hedef arasındaki gidiş-dönüş süresi olan t'yi ölçerek hedefin uzaklığını belirler.

Mesafe ölçer ile hedef arasındaki mesafe t'yi L, ışığın havadaki hızını ise C olarak ayarlarsak:

L = 1/2 * c * t ( c = 3 * 10⁸Hanım)

• Ünite çalışma prensibi

C. Yapı ve işlev

• Mekanik yapı

Mesafe ölçerin mekanik yapısı monoküler iki-bir arada ışık yolu yapısıdır. (alma ve hedefleme tek bir ışık yolunu kullanırken, ışık yolu bağımsızlığını yayar)

• İşletim kontrolleri

• İşlev

• Tetik tuşu Lazer yayar.
• ESKİ ekran görüntüleme verileri: Menzil değeri, Azimut açısı, Eğim ve çalışma fonksiyonu karakteri.
• Bağlantı fişi: Mesafe ölçer ile çevresel ekipman arasında veri aktarımı.
• Gate/+ : Strobe normal durumdayken uzun süre basıldığında, Yukarı tuşu Sayısal düzeltme veya menü seçimi.
• Işık /- : Uzun süreli basıldığında panel aydınlatması normal olarak açılır/kapatılır (LED açık/kapalı),Aşağı tuşu: Sayısal düzeltme veya menü seçimi.
• Model anahtarı: Menüye giriş.
• Açık/Kapalı Gücü açar, mevcut durumdan çıkar.
• Göz Hedefe nişan al.

D. Genel kullanım

• "Güç/Sıfırla" enstrüman düğmesine kısa basın ve ekran şirket LOGOSU'nu gösterecektir. 1 saniye sonra normal ekran arayüzüne girilecektir. İlk satırın sol tarafı mesafe bilgilerini gösterir; Sağ üst köşe pil seviyesini gösterir.

3 adet BT %70-100

2 adet BT %40-70

1 adet BT %10-40

0 adet BT Altında %10

Genel kullanım

İkinci satır azimutu, eğim açısını gösterir, azimut 360° görüntülenir, kuzey N000.0° görüntülenir, doğuya doğru kademeli olarak artar, en büyüğü N359.9° için; eğim açısı görüntüleme aralığı ±45°, "<±XX.XX°" olarak görüntülenir

Üçüncü satır ara sonuç değerini gösterir. Normal aralık durumunda, hedef "HXXX.xm VXX.x m"nin yatay ve dikey mesafesini gösterir.

Dördüncü satırda menü seçenekleri görüntülenir, normal aralık boştur, menü seçenekleri menü tuşuna basıldığında görüntülenir.

• Gözlem merceğinden hedefe nişan alın ve gözlem merceğini hedefteki çapraz çizginin ortasına yerleştirin, hedef görüntüsünün en net olmasını sağlamak için görüş ayar dairesini ayarlayın.
• Tetik düğmesine basın, cihaz ölçüm yapmaya başlar ve aşağıdaki sonuçlardan birini görüntüler:

• LCD ekranın ilk satırı hedefin nişan alınacak mesafesini gösterir. Örneğin "S - 1234,5 m". Nerede "" menzilde çift hedef olduğu anlamına gelir. İkinci hedefi görüntülemek için ok düğmesine basın, örneğin" S-2345.0m"; İlk hedef mesafe değerini görüntülemek için ok düğmesine tekrar basın. Çift hedef yoksa, sembol görüntülenmeyecektir "" .
• "AAAA.Am" herhangi bir hedefin tespit edilmediğini veya hedefin menzil dışında olduğunu gösterir.
• “0000.0m” Lazer çıkışının olmadığını gösterir.
• LCD ekranın ikinci satırı hedefin azimut ve eğim açısını gösterir. Örneğin “N135.5°<+22.35°”
• Ekran penceresinin sağ üst köşesinde “ ” simgesi varsa, bu akımın düşük olduğu ve pilin şarj edilmesi veya değiştirilmesi gerektiği anlamına gelir.

• Her normal ölçüm sonunda, yani geçerli ölçüm değeri ve Açı değeri elde edildiğinde, güncel ölçüm değeri otomatik olarak ASCII formatında seri port üzerinden gönderilecektir.

E. özel kullanım

Ünite, normal ölçüm fonksiyonuna ek olarak, Kapı, ortalama, veri kaydetme, veri iletimi, açı ölçümü, veri indeksi, veri silme, parlaklık ayarı vb. gibi özel kullanım amaçlı yardımcı fonksiyonlara sahiptir.

Kapı(+),Işık(-),Mod Üç tuş da fonksiyonel tuşlardır.Normal aralık durumunda, aralarında öncelik dağılımı yoktur ve isteğe göre değiştirilebilirler.Ancak menü fonksiyonundan sonra, yalnızca “+” veya “-” tuşlarını kullanabilir, fonksiyonu ve sayısal düzeltmeyi seçebilirsiniz.

• Kapı fonksiyonu: Nişangah ışık yolunda birden fazla hedef varsa, ünite Kapı fonksiyonunu kullanarak seçici olarak menzil ölçümü yapabilir. Kapının menzili 20 ~ 5120m'dir.

• Cihazı açtıktan sonra Gate tuşuna basın, ünite “MGR: 0020m” mesajını görüntüler, bu da minimum aralık sınırının 20m olduğu anlamına gelir. Yukarı/aşağı tuşuna basarak Gate değerini düzeltebilirsiniz.
• Kapı değerini düzelttikten sonra tetik tuşuna basın, ünite Kapı değerinin arkasındaki hedef mesafesini alır
• Kapı değerini düzeltirken yukarı/aşağı tuşuna bir kez basın, değer artı/eksi 20m, yukarı/aşağı tuşuna basılı tutun, değer her 0,3 saniyede bir artı/eksi 100m.
• Normal mesafe ölçümünden sonra “strobe(+)” tuşuna bastığınızda, mevcut mesafe ölçüm değeri artı 10m otomatik olarak mevcut strobe değerine ayarlanacaktır.
  • Ortalama işlevi: Doğru ölçüme ihtiyaç duyduğundan, ünite ortalama aralık yapabilir. Etkili ortalama süreleri 1~100'dür.
  • Aralık zamanlarının sayısı 101~110 olduğundan sürekli ölçüm olacaktır
• Güç açıldıktan sonra model tuşuna basın, ekran model menüsünü görüntüler. Flaş sözcükleri seçilebilecek işlevdir. “AVG”yi seçmek için yukarı/aşağı tuşuna basın.
• Onaylamak için model tuşuna basın, ünite ortalama işlevine girer. Ekran ”NUM=001” gösterir, ünite tek aralık durumundadır.
• Ortalama süreleri düzeltmek için yukarı/aşağı tuşuna basın, her seferinde artı/eksi 1 yapmak için kısa basın ve her seferinde artı/eksi 10 yapmak için uzun basın.
• Ortalama süreleri ayarlamayı tamamladıktan sonra onaylamak için model tuşuna basın, ekranda “Ortalama Hazır!” yazısı görüntülenmeli ve ünite ortalama aralığı girebilir.
• Hedefi yaygın olarak kullanılan şekilde hedefleyin, ardından tetik tuşuna basın, ünite otomatik olarak menzil belirleyecek ve her seferinde sonucu gösterecektir. Menzil tamamlandığında, ortalama veriyi, “a(100):1234.5m” şeklinde gösterecektir, bu ortalama menzilin 100 katı anlamına gelir ve ortalama değer 1234.5m'dir.
• ①~⑤ adımında, sıfırlama tuşuna her basıldığında ünite son adıma geri döner.
• Otomatik ortalama aralığı sırasında, ünite üç kez geçersiz veri aldığında ortalama aralıktan çıkar ve “Ortalama Hatası!” görüntüler. Ortalama aralık sırasında sıfırlama tuşuna basıldığında, ünite geçerli durumdan çıkar ve etkili zamanları ve ortalama değeri görüntüler.
• Ortalama aralık süresince, aralık tamamlanana kadar ünite veriyi iletmeyecektir.
• Normal çalışma frekansı 1/3 Hz'dir (20rpm).
• Çok önemli bir şey değil ama ortalama aralıkta "sıfırlama" işe yarayabilir.
• Kaydetme fonksiyonu: Kaydetme fonksiyonu, iş yerinde verileri yeniden kodlamanın zor olduğu veya bilgisayarla veri işlenmesi gerektiği durumlarda kullanılabilir.

• Güç açıldıktan sonra model tuşuna basın, ekran model menüsünü görüntüler. Flaş sözcükler seçilebilecek işlevdir. “SAV”ı seçmek için yukarı/aşağı tuşuna basın.
• Onaylamak için model tuşuna basın, ünite kaydetme işlevine girer. Ekranda ”STOP [A] [B]” görüntülenir ve “[A]” yanıp söner. Bu, depolama alanı A'nın şu anda seçili olduğu anlamına gelir. Depolama alanı yukarı/aşağı tuşuyla seçilebilir. ”STOP”, kaydetme işlevini kullanmayı durdurma anlamına gelir.
• Depolama alanını onaylamak için model tuşuna basın, ünite “SD-A010” olarak görüntülenir, bu mevcut depolama alanının A olduğu ve 10 etkin veriye sahip olduğu anlamına gelir.
• Model tuşuna tekrar basın, ünite ② adımına geri döner ve depolama alanını seçebilir.
• Mevcut durumdan çıkmak için reset tuşuna basın.
• Önyükleme varsayılanları depolanan durum değildir, her kapatmadan sonra depolama durumu kaydedilmez, dinlenmesi gerekir.
• Ünitede her biri 250 veriyi kaydedebilen A,B,C,D dört depolama alanı vardır. Toplam 1000 veriyi depolayabilir ve güç kapatıldığında veriler kaydedilir.
• Depolama alanı A dolduğunda veriler depolama alanı B'ye kaydedilir ve bu böyle devam eder. Dört depolama alanı da dolduğunda ünite 'Veri Dolu!' mesajını görüntüler.

• İletim fonksiyonu: İletim fonksiyonu, verileri bir Çevresel ekipman işlemesine göndermek gerektiğinde kullanılabilir.

• Üniteyi ve Çevresel ekipmanı kabloyla bağlayın. Pinlerin işlevi aşağıdaki tabloda gösterilmiştir:

• Güç açıldıktan sonra model tuşuna basın, ekran model menüsünü görüntüler. Flaş sözcükleri seçilebilecek işlevdir. “TXD”yi seçmek için yukarı/aşağı tuşuna basın
• Onaylamak için model tuşuna basın, ünite iletim işlevine girer. Ekranda "[A] [B] [C]" görüntülenir ve "[B]" yanıp sönerken, geçerli seçili iletim alanının B olduğu anlamına gelir. İletim alanı yukarı/aşağı tuşuyla seçilebilir
• İletim alanını onaylamak için model tuşuna basın, ünite “TXD-B Running” (TXD-B Çalışıyor) olarak görüntülenir, bu depolama alanı B'deki verilerin gönderildiği anlamına gelir. Daha sonra ünite “TXD-B End” (TXD-B Sonu) olarak görüntülenir, bu iletimin tamamlandığı anlamına gelir. Seçili iletim alanında veri yoksa, ünite '(B)-Veri Yok!' olarak görüntülenir ve iletim yapmaz
• Model tuşuna tekrar basın, seçili iletim alanındaki veriler tekrar iletilecektir
• Mevcut durumdan çıkmak için reset tuşuna basın.

Not: Tek aralık durumunda, ünite her aralıktan sonra bir değer iletir. Ortalama aralık durumunda, tüm ortalama aralık bittikten sonra yalnızca ortalama değeri ve aralık sürelerini bir kez iletir.

• Veri endeksi işlevi: Mağaza verilerini ve enstrümanlarla ilgili bazı verileri görüntüleyin. Bunlar şunları içerir: 10 En Son veri alma (Ltd), veri alma (Sei), ürün seri numarası görüntüleme (s/N), pil ömrü görüntüleme (Bat) ve aralık numarası görüntüleme (Lif)

• En yakın on veriyi indeksle: Gücü açtıktan sonra en yakın on veriyi göster, yukarı/aşağı tuşuna basarak arama yap.
• Veri dizini: Dört depolama alanındaki aralık değerini görüntüler.
• Ürün seri numarası : Ekipmanın seri numarasını gösterir.
• Aralık süreleri: Birim aralıklarının kümülatif sayısını kontrol edin.
  • Parlaklık Ayarlama Fonksiyonu: Aydınlatma açıkken OLED ekranın parlaklığını ve bölme panosunun parlaklığını ayarlamak için kullanılır. Güç açıkken "mod" düğmesine basın, enstrüman görüntüleme modu menüsü, "ADJ" seçeneğini seçmek için "+" veya "-" düğmesine basın.
• Onaylamak için “mod” düğmesine basın, ardından parlaklık ayarlama işlevine girin. Bu noktada, menü “LED ECP'Yİ GÖRÜNTÜLE” öğesini gösterir, bu OLED ekran paneli parlaklık ayarı, bölme paneli parlaklık ayarı, Azimut modülü kalibrasyonu anlamına gelir, OLED ekran veya bölme paneli parlaklık ayarını seçmek için yukarı ve aşağı tuşlarına basın.
•
• Onaylamak için "mod" düğmesine basın ve mevcut depolanan aydınlatma seviyesi görüntülenecektir. OLED ekran ve retikül aydınlatması dört seviyeye ayrılmıştır, 1~4 rakamlı, sayı ne kadar büyükse, ekranın parlaklığı da o kadar yüksek olur.
• Yukarıdaki durumlardan çıkmak için sırasıyla "Reset" butonuna basın.
• ECP, tutum sensörünün kendi kendini kalibre etmesi için kullanılır. "ECP"yi seçmek için mesafe ölçeri yatay olarak yerleştirin ve onaylamak için mod tuşuna basın. Mesafe ölçeri saat yönünde yavaşça ve düzgün bir şekilde döndürmeye başlayın (bir turdan fazla). Ekran görüntüsünü "0%" ile "100%" arasında görün ve kendi kendini kalibre etmeyi bitirmek için mod tuşuna basın. Bu işlevi elde etmek için Açı pusulası kurulumunu seçin
  • Veri silme: Enstrüman depolama alanındaki verileri temizlemeniz gerekiyorsa silme fonksiyonunu kullanabilirsiniz.
• Cihaz açıldıktan sonra "Mod" tuşuna basın, cihaz mod menüsünü görüntüler, yanıp sönen, seçili fonksiyon adını gösterir ve "+" veya "-" tuşuna basarak "DEL" seçeneğini seçin.
• Onaylamak için "Mod" tuşuna basın, ardından veri temizleme işlevine girin. "[A] [B] [C]" görüntülendiğinde, "[B]", B alanının şu anda seçili olduğu anlamına gelir ve üst ve alt tuşlar A, B, C ve D olmak üzere 4 alanı seçmek için kullanılabilir.
• Onaylamak için "mod" tuşuna basın, ardından seçili veriler temizlenecektir. Örneğin, "B-silindi!" görüntülenir. , B bölgesindeki verilerin temizlendiğini gösterir.
• Yukarıdaki durumlardan çıkmak için sırasıyla "Reset" butonuna basın.

Not: Veriler silindikten sonra kurtarılamaz.

F. Ereksiyon

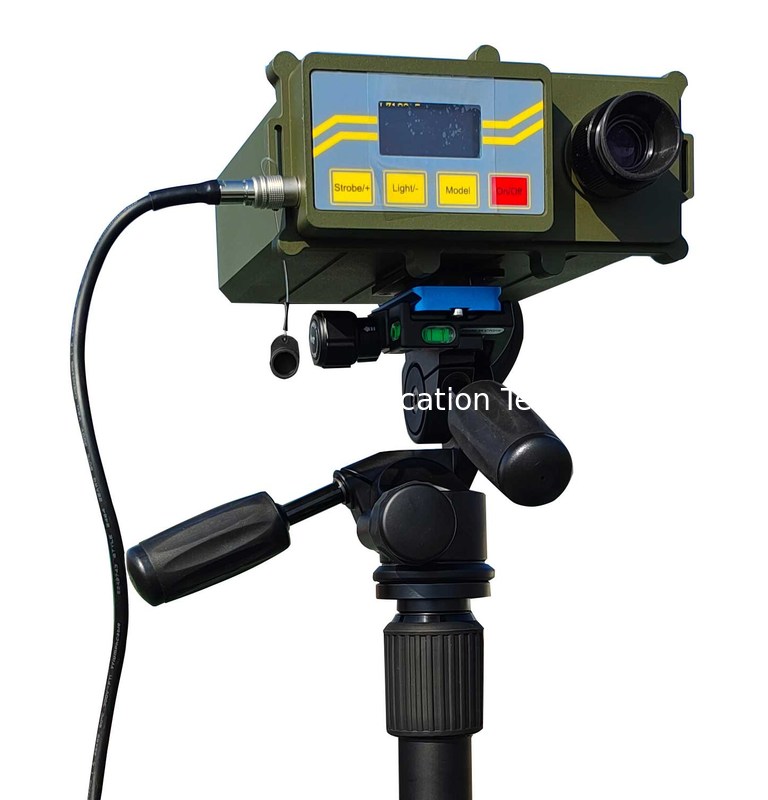

Uzaktaki hedeflerin sabit ve güvenilir bir şekilde ölçülmesi gerekiyorsa, ünite 1/4 vidalı düğmeli sehpaya monte edilebilir veya teodolite monte edilebilir.kuyruklu kırlangıç olukdüğme bitkisi ve Özel anahtarlama mekanizması. Ünite harici tetik kablosuyla uzaktan kullanılabilir.

G. Pil

• Bu cihaz 11.1V, 3000mAh özel 18650 lityum iyon pil takımı kullanır.
• Cihaz pilin düşük voltajda olduğunu gösterdiğinde lütfen özel pili zamanında şarj edin veya değiştirin.
• Yaralanma veya yangını önlemek için metal nesnelerin pil elektrotlarına temas etmesine izin vermeyin.
• Pil takımının hasar görmesini önlemek için, paketi açmayın ve pili kuru tutun.
• Pili ateşe atmayın (patlama riski vardır).
• Pil takımını şarj etmek için eşleşen özel şarj cihazının kullanılması önerilir. Düşük kaliteli şarj cihazının kullanılması pil takımına zarar verebilir.
• Pili şarj ederken ortam sıcaklığını 0 °C ile 40 °C arasında, bağıl nemi ise %80'in altında tutunuz. Uygunsuz kullanım ortamı pil performansına zarar verebilir.

H. Şarj cihazının kullanımı

Şarj adaptörünün çıkış fişini cihaz soketine takın ve ardından şarj adaptörünün fişini AC 100~240V güç kaynağına takın. Bu noktada, şarj adaptörünün kırmızı gösterge ışığı yanar ve şarjın devam ettiğini gösterir. Kırmızı gösterge ışığı tam dolduğunda söner, yeşil gösterge ışığı yanar. Şarj ettikten sonra, şarj adaptörünü AC güç kaynağından çıkarın ve ardından çıkış fişini cihaz soketinden çıkarın.

I. bakım

• Ekipman bakımı

• Aletin görünümünü düzenli olarak kontrol edin ve yüzeyindeki kir, yağ ve küfü zamanında temizleyin.
• Oküler, objektif lens veya lazer yayan pencereyi temizlerken yumuşak kuru bez kullanılmalıdır. Optik özelliklere zarar vermemek için sert nesnelerle çizilmesi kesinlikle yasaktır.
• Bu makine optik, mekanik ve elektriksel entegrasyonun yüksek hassasiyetli bir aletidir. Kullanım sırasında dikkatli olunmalıdır. Aletin hasar görmesini önlemek için sıkılması veya yüksek bir yerden düşürülmesi kesinlikle yasaktır.

• Hata yönetimi

Kullanıcı, cihazı açmadan pili değiştirmek ve bazı kalibrasyonlar yapmakla sınırlıdır. Arıza meydana geldiğinde bizimle iletişime geçin. Yüksek basınçtan zarar görmemek veya arızayı daha da kötüleştirmemek için cihazı izinsiz açmayın.

J. Garanti

Üniteyi satın alma tarihinden itibaren bir yıl boyunca malzeme veya işçilik kusurlarına karşı garanti ediyoruz. Bu garanti, kazara hasar, aşınma ve yıpranma nedeniyle oluşan kusurları kapsamaz.

Bu ürün ömür boyu bakımlıdır, garanti süresi dolduğunda sadece test ve malzeme maliyetini talep ediyoruz.

K. paketleme listesi

Uyarı: 30m mesafede engel olması durumunda ünite menzil fonksiyonunu yapmamalıdır!
